电源抑制比(PSRR) 表示 LDO 滤除输入电压变化的能力

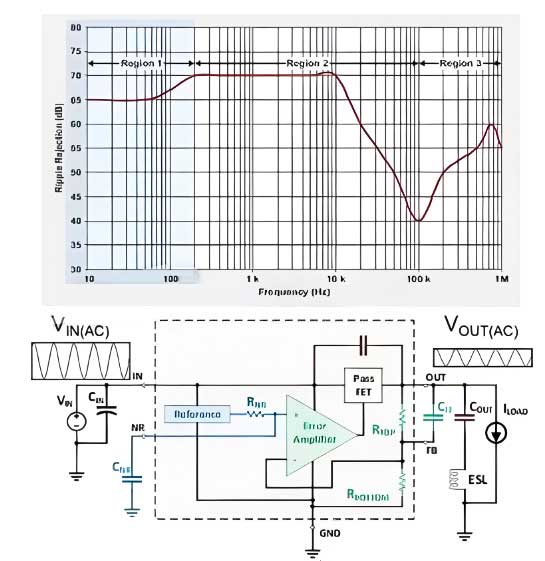

区域 1:基准和电阻器-电容器滤波器的 PSRR

区域 2:误差放大器的开环增益

区域3:场效应品体管和输出电容器的寄生电容以及相关的寄生电容(电容分压器)

寄生电容越小，交流耦合到 Vou的 V越少Cou 越大，分流到 GND 的噪声就越多相关的等效串联电感(ESL)也会影响 PSRR 性能

哪些条件不影响 PSRR

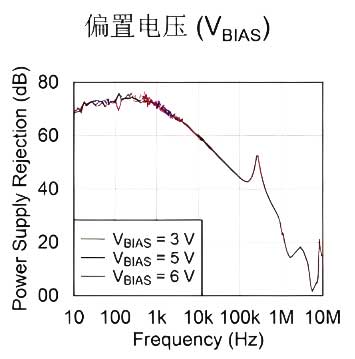

如果 VBIAs 高于最小值，则没有影响

低频时影响较小



高频时影响较小

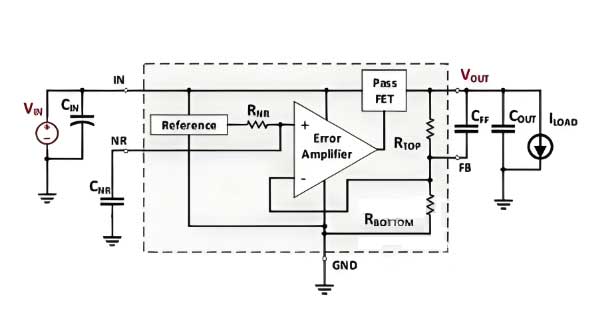

哪些条件会影响 PSRR

当导通场效应品体管(FET)处于饱和区时，可以保持必要的增益(大 VDs)

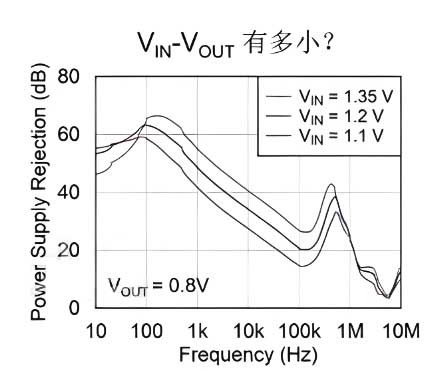

当导通FET进入线性区时，无法保持必要的增益(小 VDs)

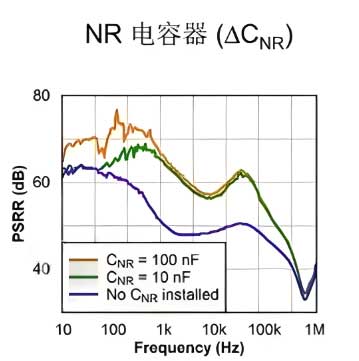

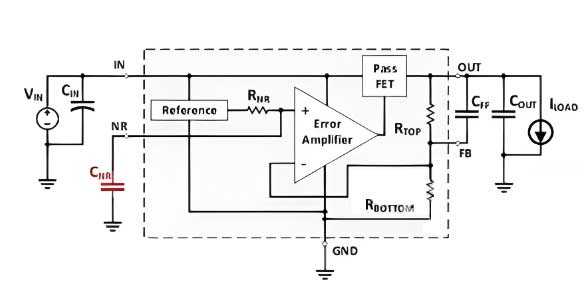

VREF 本身的 PSRR 会影响 LDO 的 PSRR添加低通滤波器会增加 VREF 的 PSRR

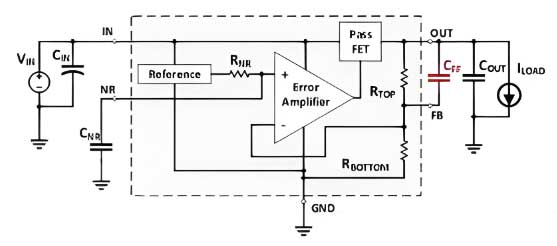

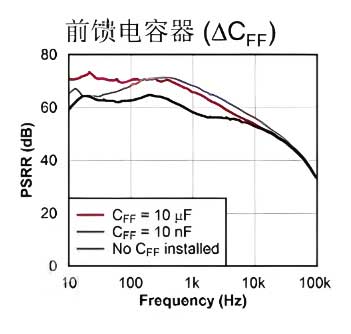

将 LDO 置于单位增益反馈中时，CFF 没有影响

在较高频率下，反馈和 VouT通过 CFF有效短路，从而防止误差放大器的增益增加基准噪声
