MOS场效应管开关等离子V2屏开关电源PFC部分激励电路

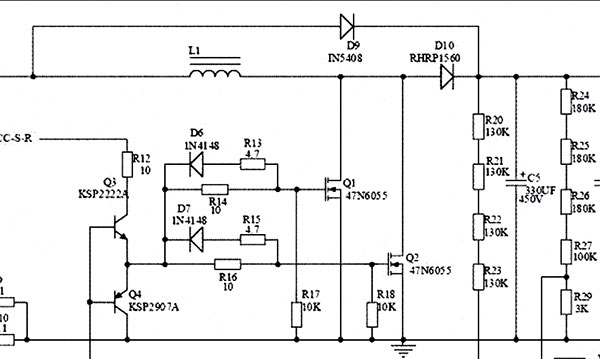

V2屏开关电源PFC电源部分电原理图

是并联开关电源

L1：储能电感

D10：开关电源的整流二极管

Q1、Q2：开关管



为了保证PFC开关电源有足够的功率输出，采用两只MOS场效应管Q1、Q2并联应用，如下路所示，它是该并联开关电源等效电路图，图中可以看出该并联开关电源是加在整流桥堆和滤波电容C5之间的，

Q3、Q4：灌流激励管

Q3、Q4的基极输入开关激励信号

 VCC-S-R是Q3、Q4的VCC供电22.5V



等效电路框图

两只开关管Q1、Q2的栅极，分别有各自的充电限流电阻和放电二极管

R16：是Q2的在激烈信号为正半周时的对Q2栅极等效电容充电的限流电阻

D7：是Q2在激烈信号为负半周时的Q2栅极等效电容放电的放电二极管

R14、D6：是Q1的充电限流电阻和放电的放电二极管

R17和R18：是Q1和Q2的关机栅极电荷泄放电阻

D9：开机瞬间浪涌电流分流二极管。
