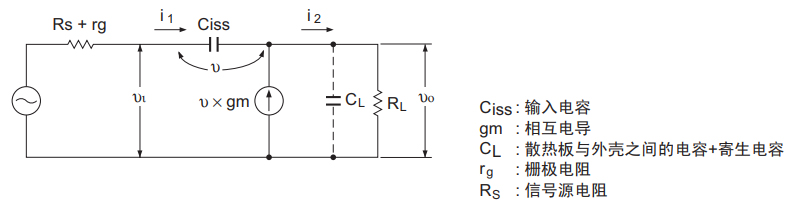

在源极输出电路中进行多种振荡现象,源极输出电路的输入阻抗实数为负、虚数为0频率下振荡 功率MOS场效应管源极输出电路 简略等效电路如下图
该等效电路的输入阻抗Zin通过以下公式表示:

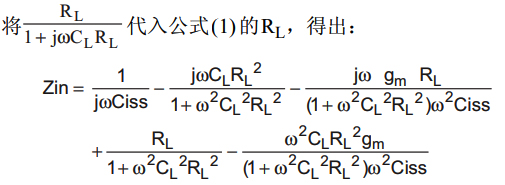

电阻与电容的并行负载时
产生负电阻的条件如下所示:
还可以近似为
通过外加栅极电阻RG,以有效防止异常振荡,
此解决方案缺点:
会让MOS场效应管的频率特性恶化
在设计中必须保持相对于异常振荡的 稳定性与特性的平衡,同时加入栅极电阻。
在D系列时漏极为外壳,因此散热板与外壳之间几乎没有电容,
可减少公式
中的CL,并且提高相对于异常振荡的稳定性。
将栅极电阻用作参数的源极输出电路频率特性
如下图所示
