  • MOS场效应管源极与漏极间的二极管特性-MOS场效应管知识-竟业电子

       时间:2023/3/6       阅读:322    关键词:MOS场效应管



    功率MOS场效应管的D系列、 S系列如所示

    MOS场效应管源极与漏极间的二极管特性



    在源极漏极之间等效地内置二极管。

    该二极管的正向 电流和击穿电压额定值具有与功率MOS场效应管的电流和电压额定值相同的性能。

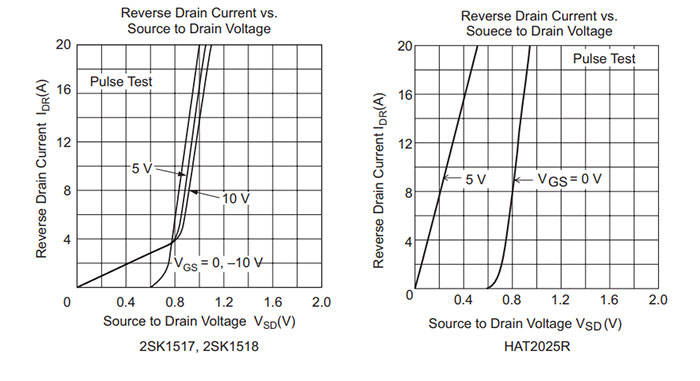

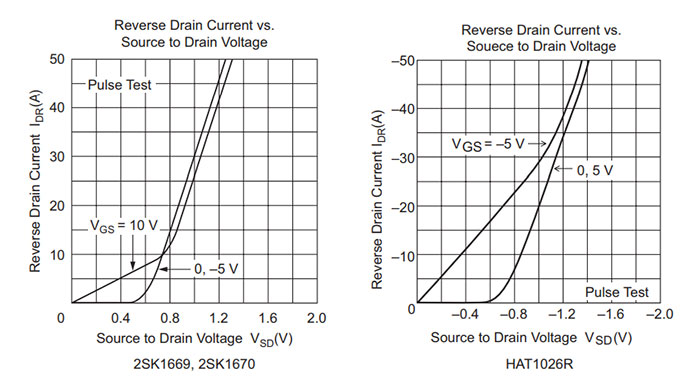

    二极管的VF-IF特性如

    MOS场效应管源极与漏极间的二极管特性

    MOS场效应管源极与漏极间的二极管特性

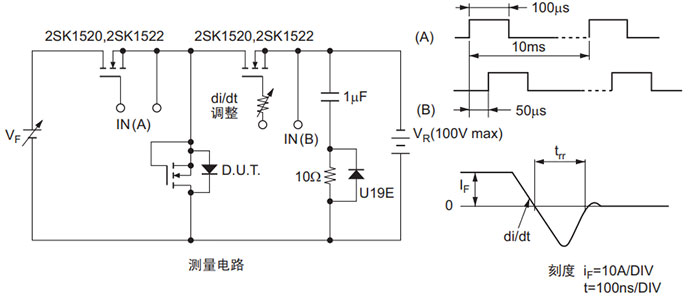

    反向恢复时间trr的波形如

    MOS场效应管源极与漏极间的二极管特性

    MOS场效应管源极与漏极间的二极管特性
    MOS场效应管源极与漏极间的二极管特性

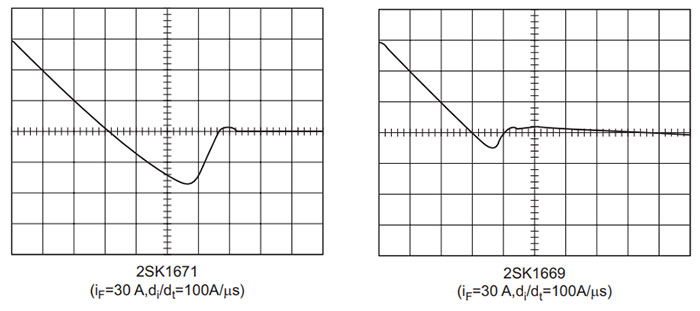

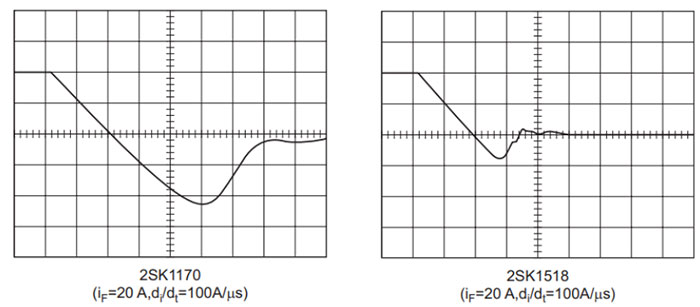

    内部二极管与FRD的trr比较

    MOS场效应管源极与漏极间的二极管特性

    将各品种二极管与快速恢复二极管进行了比较。

    可看出,此二极管具有与普通二极管相当的特性, 并且在用于马达驱动等的桥式电路和PWM放大器的输出时,不用外置整流二极管,从而能够减少元件数。



    VGS正向偏置后,会形成沟道,并且在两个方向流入的电流相同,而在小电流区域, VF为IF×Ron的直线,比普通二极管要小,在某些用途中,更能发挥其优势。
