MOS场效应管放电过程

开关断开即三极管截止的等效电路

如下图所示



开关断开

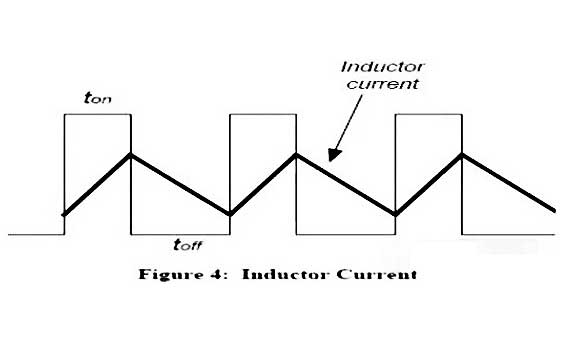

因电感的电流 特性保持，电流经过电感，并不会迅速等为0，只是慢慢充完电后，它的值才会等于0。

原电路已断开，电感只能通过新电路放电

即电感开始给电容充电， 电容两端电压升高，此时电压 > 输入电压，完成升压。

升压过程：即一个电感能量传递。



充电：电感吸收能量

放电：电感放出能量



若电容量足够大，在输出端可，在放电过程中保持一个持续的电流。

若通断过程不断重复，可在电容两端获得，高于输入电压的电压。
