低边 MOS场效应管驱动电路

如下图所示



输入端：Q3+外部共基极=电平转换电路

⑤：接受控制输入，它由MCU产生

输入3V数字量 转 12V数字量



Q1 Q2：互补射极输出器，它们不会同时导通短路电源

输出端：串电阻，避免意外

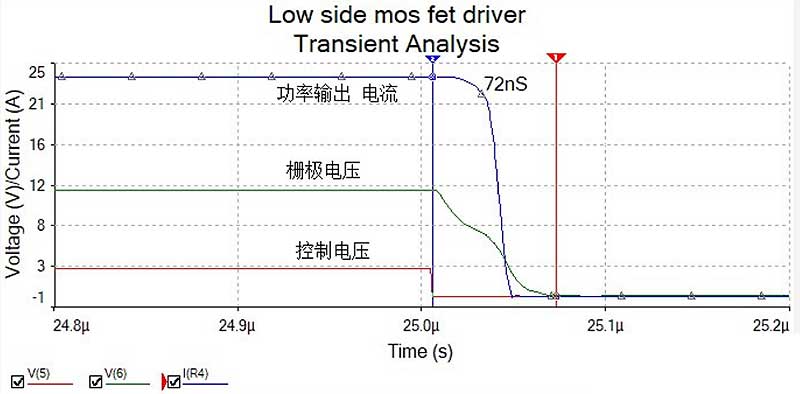

MOS场效应管从截止到导通时间  >  导通到截止

R1值减小，导通时间减小，但并不无限，因驱动源拉电流能力有限



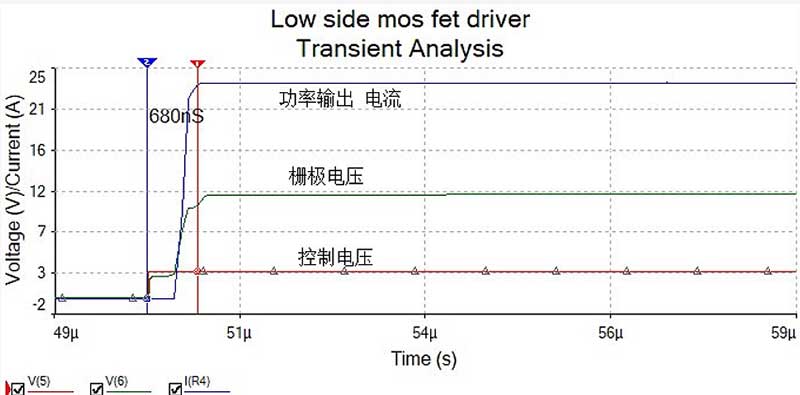

控制电压：低—高，栅极电压开始时有一个3V的台阶

Q3截止后，3.3偏置电压经过BC结馈电引起的。
