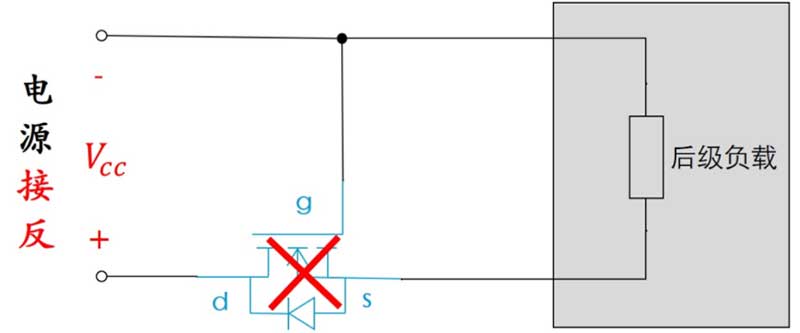

MOS场效应管电路中在电源接反时

Vgs=0V

MOS管判断状态

原因：G接电源负极即0V，S经负载接电源负极即0V.

D=Vcc

S=0V

体二极管反向偏置，MOS场效应管判断状态，电流无法流过NMOS管

负载即电源断开中。



电源接反不会怼到后面的负载上，后级电路不损坏。

把前面电源正负极接对，后级电路正常工作，即防反接功能。



注意：

防反接即电源接反，后级电路没有损坏，并不是电源接反后级电路正常工作。

如下图所示

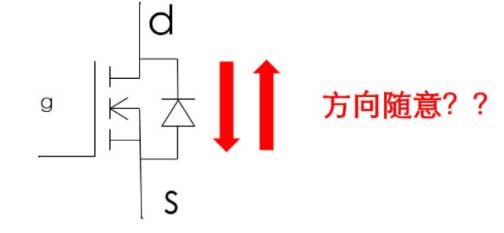

MOS管导通，电流反着流?

D到S，S到D都可？

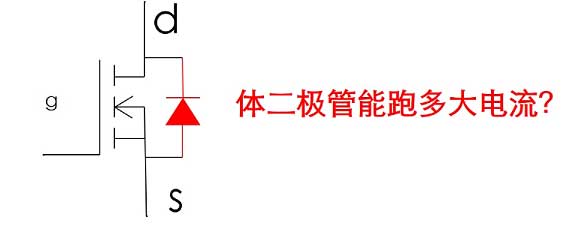

MOS场效应管的体二极管能流过很大的电流？显然不能。

解决方案：BUCK电路。

下管NMOS管，上管断开，下管导通时，电感的电流来自下管。

即一个大电流反着流，下管NMOS的电流方向是从S到D。



BUCK在开关切换时，存在死区时间即上管和下管都不导通。

而电感电流不能断，死区时间电感的电流即流过下管的体二极管。

因电感的电流取决于负载电流，可到几安培，下管的体二极管电流值被容许很大。
