预测特定电源转换电路整体效率很复杂

原因：相互依赖性和变量很多。



Qorvo (UnitedSiC) 在线、免费 场效应管-Jet 计算器，它支持 SiC FET。

此计算器它可自主考虑参数，包括所有参数在内

应用者只要提供电源电路输出效率、温升和损耗水平- 指定的条件即可。



如：计算器功率

如下图所示

交错图腾柱 PFC 拓扑

图腾柱 PFC 级的轮廓电路

供电=230 VAC

额定功率= 6.6 kW

400 VDC 总线在“硬开关”连续导通模式下运行。



快腿设备切换：以 75 kHz

慢腿设备切换：以线路频率

两条快腿与每个位置的单个设备交错，慢腿每个位置单个设备。



如下图所示

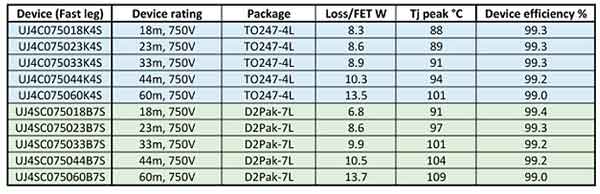

TO247-4L 和 D2PAK-7L 封装中的 SiC FET 器件在上图的示例 PFC 级中每个快速支路开关的损耗和峰值结温



场效应管-Jet Calculator 的每个快速支路开关计算损耗和峰值结温

适用于 SiC FET 器件。

当所有因素与其相互作用相结合，两种封装类型间实现的半导体效率差异很小。
SMD 封装的峰值结温更高但仍然合理，考虑到 SiC 固有的高温稳健性。
