有的电路用MCU直驱，有的专用驱动IC驱动？

因素：MOS场效应管开关速度，工作电流电压，热阻，导通电阻等。

特别是GS极寄生电容。



提供足够驱动电流调整MOS场效应管开关时间。

条件：Vgs电压 >  th开启电压

Source极接地，但要注意Gate电压

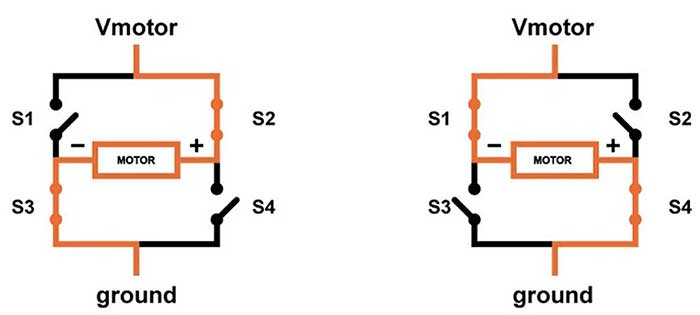

如：H桥驱动电机

MOS管S极可能不直接接地，因此要用专用驱动IC驱动



如：分立器件搭建半桥驱动电路驱动电机

有BUG，2个MOS场效应管同时导通，即VCC与GND直连，MOS场效应管损坏。

开启一个MOS，硬件延时，此时间保证另一个MOS已关闭。

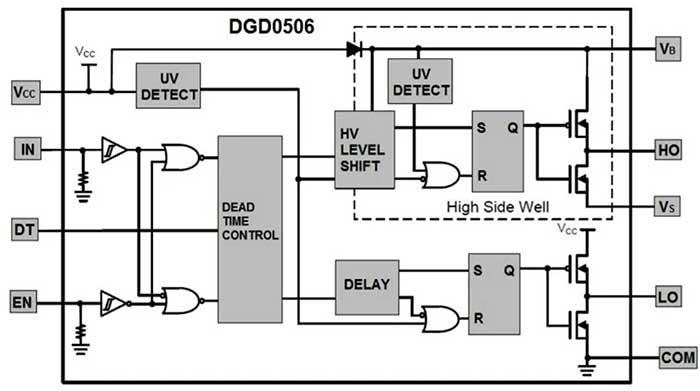

解决方案：通过调整DT引脚上连接电阻，调整死区保护时间。





优势

1. 外围分立元件减少。

2. 应用场景+驱动电压得到扩展。



缺点：成本高。

注意

根据驱动电路需求，MOS场效应管开关电路对于时间上没有要求，除驱动H桥以外，如果只应用于简单负载开关，考虑电流，MOS管温升，用MCU直驱。
