  • MOS场效应管具有驱动器源极引脚可提高导通速度-竟业电子

       时间:2022/6/30       阅读:652    关键词:MOS场效应管



    驱动器源极引脚MOS场效应管,可以提高导通速度

    有无驱动器源极引脚的差异及其效果

    如下图所示

    无驱动器源极引脚MOS场效应管的驱动电路

    MOS场效应管具有驱动器源极引脚可提高导通速度

    是连接到源极Source引脚



    如下图所示

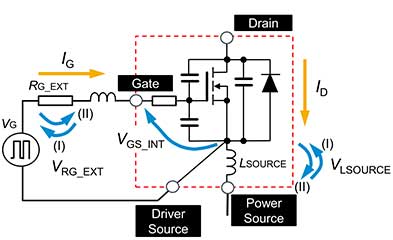

    有驱动器源极引脚MOS场效应管的驱动电路

    蓝色箭头开关工作中电压

    MOS场效应管具有驱动器源极引脚可提高导通速度

    连接到驱动器源极引脚(Driver Source)引脚

    源极一个单独电源引脚

    它们有相同开关工作中的电压VGMOSFET导通后ID上升,在上图中LSOURCE沿(I)方向产生VLSOURCE

    电流IG流入栅极引脚,RG_EXT产生压降VRG_EXT(I)



    它们产生相同电压

    驱动器源极引脚

    在导通时驱动电路网中包含VLSOURCEVRG_EXT(I).

    减少导通工作所需芯片上电压VGS_INT,因此降低导通速度

    MOS场效应管具有驱动器源极引脚可提高导通速度

    有驱动器源极引脚

    ID流向电源Power Source引脚,不流向驱动器源极并且不包含在驱动电路网中VLSOURCEVGS_INT影响

    MOS场效应管具有驱动器源极引脚可提高导通速度
