逆变器中必有电池，需频繁充电，保持逆变器持续输出并处于待机状态。

给电池充电需变压器，该变压器必须是高功率器件，以确保电池的最佳电流。

将额外变压器与逆变器变压器一起使用体积很大，成本高。

MOS场效应管内部二极管使变压器，可通过简单的继电器切换序列，以逆变器模式和电池充电器模式进行切换。



工作原理

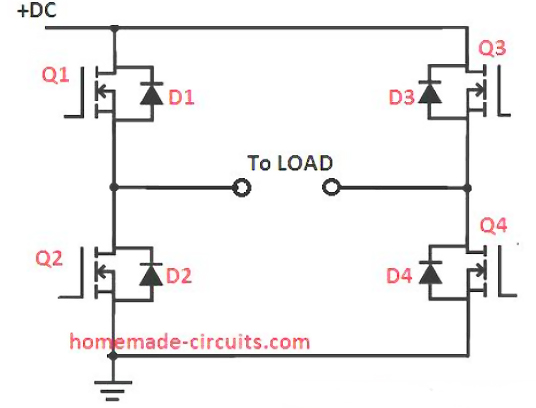

如下电路所示

每个MOS场效应管都带有一个内部二极管，该二极管跨接在它们的漏源极引脚之间。

二极管阳极与源极相连，而阴极引脚与器件的源极引脚相连。

因MOS场效应管配置在桥接网络中，二极管也配置成基本的全桥整流器网络格式。



用几个继电器，实现快速转换，以使电网AC能够通过MOS场效应管二极管为电池充电。

实际上，MOS场效应管内部二极管，此种桥式整流器网络结构，用单个变压器作为逆变器变压器和充电器变压器的过程简单。

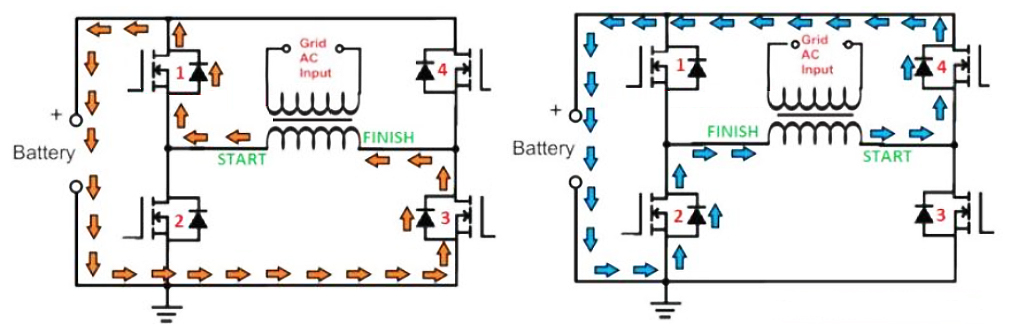

流过MOS场效应管二极管电流方向

如下电路所示

将变压器AC整流为DC充电电压

用交流电源时，变压器线会交替改变其极性。

左图，若START为正极，橙色箭头指示电流通过D1，电池，D3并流回FINISH或变压器负极的电流模式。

在下一个AC周期中，极性反转，电流如蓝色箭头所示经过体二极管D4，电池D2并流回FINISH或变压器绕组的负极。这会不断重复，将两个AC周期都转换为DC并为电池充电。



因MOSFET包含在系统中，操作时必须格外小心，以确保这些器件在过程中不会损坏。
