MOS场效应管驱动保护电路图-竟业电子

   时间:2021/9/7      阅读:1772   关键词:MOS场效应管

在使用双极型晶体管作为输出级和直接驱动的另一个需要做的事情是为双极型晶体管的输出提供适当的保护,这主要是针对反向电流的。



解决方案如下图所示

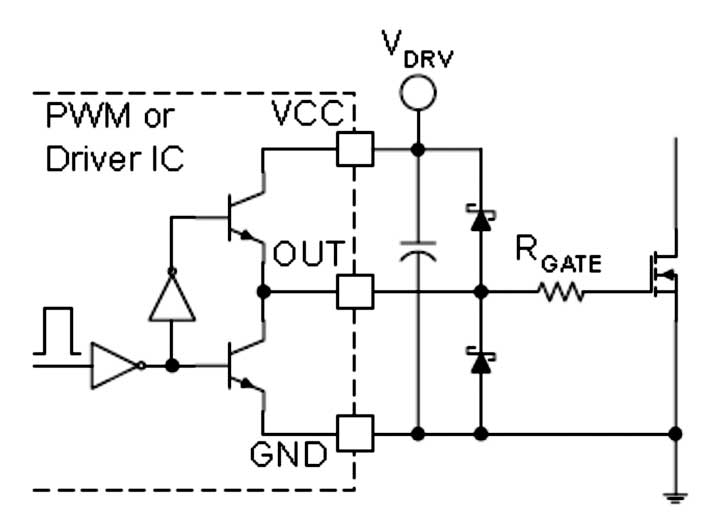

MOS场效应管驱动保护电路图

集成电路的输出级是使用npn晶体管,这是由于他们的高效区和比较好的性能。



图中的每个npn晶体管只能控制一个电流方向。上面那个可以控制拉电流但不能控制灌电流,下面那个恰好相反。



MOS场效应管的导通和截止时源极电感和MOS场效应管的输入电容之间不可避免的波动迫使电流输出时要向两个方向流动。



为了给反向电流提供一个回路,就需要一个正向导通压降低的肖特基二极管来保护输出电路。这个二极管必须与输出端和驱动的旁路电容端放的很近。



有必要指出,二极管仅保护驱动电路,对控制栅源电压噪声无效,尤其是直接驱动中芯片和MOSFET的栅源终端离得比较远的情况。
