MOS场效应管功率开关栅级驱动器芯片损坏分析-竟业电子

   时间:2021/7/6      阅读:2704   关键词:MOS场效应管

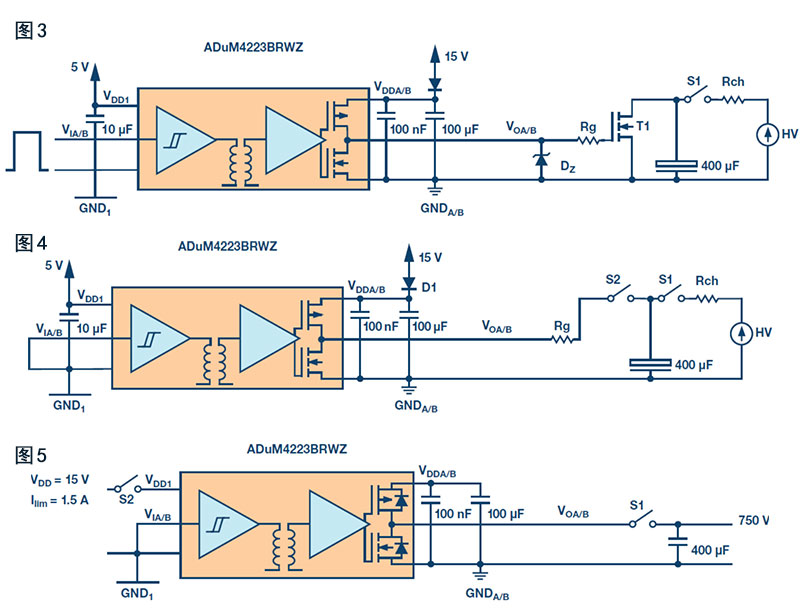

MOS场效应管功率开关栅级驱动器芯片损坏试验电路



MOS场效应管功率开关栅级驱动器封装,对不同开关和不同测试条件,芯片有着相似损坏。

如下图所示

MOS场效应管功率开关栅级驱动器芯片损坏



基于P-MOS场效应管输出驱动级损坏。

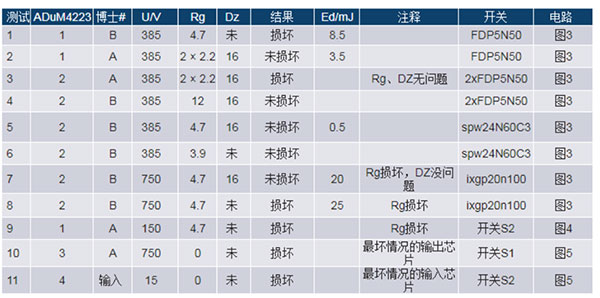

如下表所示

电压=750 V,试验IGBT爆炸+限流器件Rg+DZ损坏;

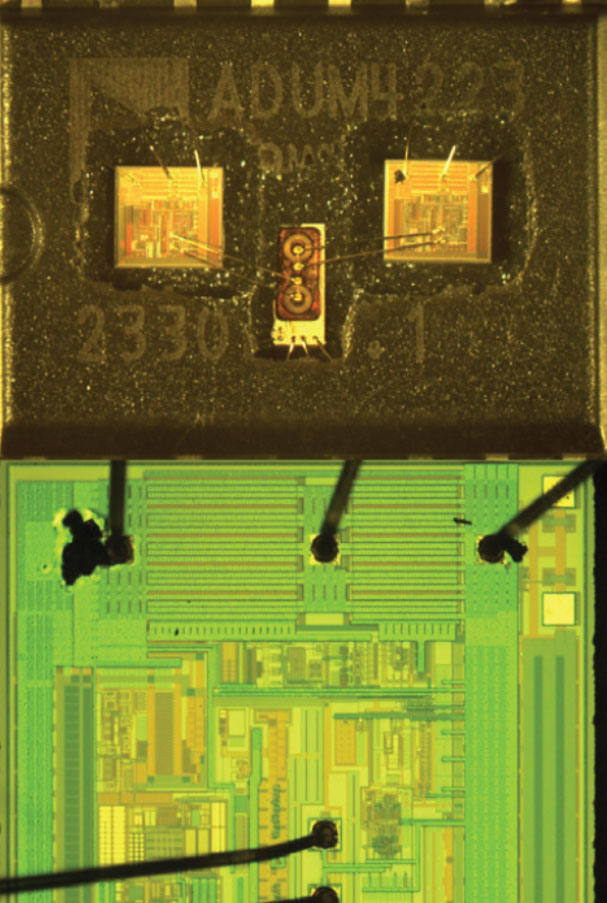

只看到引脚VDDA线焊位置附近小范围熔化,损坏阶段,栅级过电流通过内置P-MOS场效应管二极管流入 100 μF 电容,过电流,线焊附近区域熔化。



驱动器芯片没有进一步损坏,控制芯片也没有出现进一步的隔离损坏。

如下图所示

MOS场效应管功率开关栅级驱动器芯片损坏

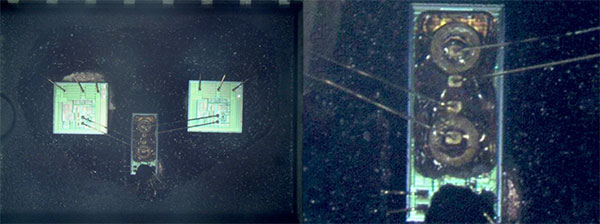

试验:熔融区域,直接将150 V高压施加于驱动器芯片,控制芯片电隔离通过本次极端过载试验。



如上图1,试验8期间:损坏位置 ADuM4223 #1,输出芯片表面有一小块烧坏,隔离栅没有受损;



上图2,试验9期间:损坏位置ADuM4223 #2,极端电气过载时控制芯片没有损坏,隔离栅没有受损。

如下图所示

MOS场效应管功率开关栅级驱动器芯片损坏

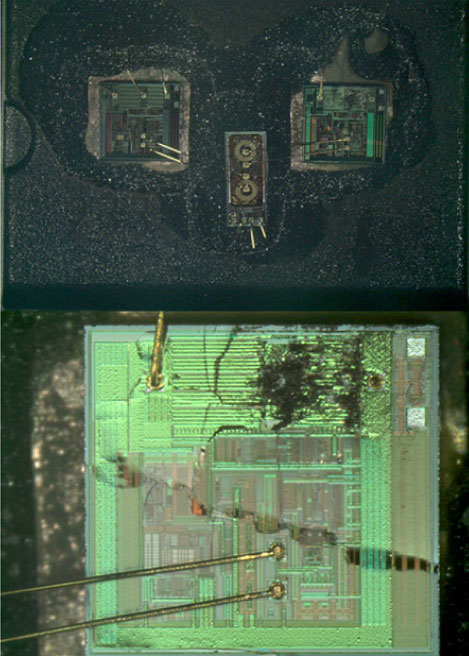

试验10期间,损坏位置,输出驱动器施加超高功率损坏了电路,大面积烧坏,隔离栅并没有受损。



主侧最坏:是对控制芯片施加超高电源电压时。

试验11:对VDD1引脚施加15 V电源电压,超过7.0 V绝对最大额定值。

如下图中的照片显示VDD1引脚附近芯片有部分烧坏。

MOS场效应管功率开关栅级驱动器芯片损坏
