PFC结构原理图

Mos场效应管波形与其在各拓扑结构中波形并不相同，于PFC而言，Mos场效应管波形

如下图所示

此时因PFC Mos场效应管波形工作在CCM模式下，非常高的尖峰。

DS震荡厉害，此时要解决方案如下：

1.续流二极管：检查规格书是否合适，找不同品牌参数相近测试，波形是否改善。

2.Mos场效应管：找不同品牌替换，看波形变化。

3.驱动波形：驱动电阻大小改变，看是否改善。

4.以上方案都无改善，PCB布线是否有问题或割线查看。

6.或加RC钳位电路：但损坏加大，MOS场效应管温度可能会升高。





驱动波形与DS电流波形

若：驱动波形差，通过改变驱动匹配电阻改善驱动波形。

实际驱动波形

此问题一般情况是在硬开关，因有米勒效应，弥勒效应时可确定开关是硬开关，看上图MOS场效应管驱动问题严重。

当驱动电压到米勒平台，理想是保持不变，但是如上第二个图有震荡，即可能引起二次关断。

解决方案：驱动电阻值增加。

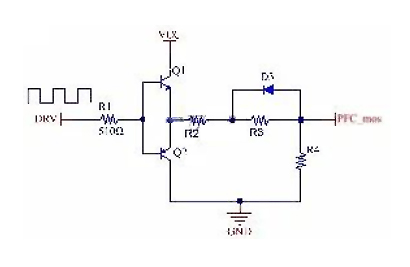

推挽电路即图腾柱

即改变R3：把R3电阻增大，让开通速度适当变慢，

原R3=22Ω  改R3=2247Ω



看关断米勒效应，震荡，即改变驱动电阻R2，原R3=22Ω  改R3=2247Ω即可。



改驱动电阻后

驱动波形如下图所示：



驱动波形正常，震荡基本没有，它并不会引起Mos场效应管波形发烫，但要商量试一下温升。



DS波形



并未改驱动电路波形，DS波形震荡已改善，基本在接受范围内。

驱动电阻太小可能引起DS震荡，因有弥勒效应，选取Mos场效应管时，下寄生电容大小要注意，不改变驱动电阻值，改变MOS场效应管即其它因素即改变，因改变mos管的开通与关断速度，让dV/dt变小。



若是加钳位电路与改PCB板，不可用改变续流二极管方案。
