MOS场效应管本身发热，我们可测量一下电路中其它元件引脚电压，示波器测量电压波形，测出开关电源工作状态，还有其它一些电路中细节是否都正常，如：变压器原边+次级以及输出反馈+PWM控制器输出端+脉冲幅度和占空比。

当然，在测量电路其它部份元件找问，但我们可以根据我们以往的经验选择测量一下，MOS场效应管它本身是否存在问题，如：

过漏极和源极Id电流太高+驱动频率过高+G极驱动电压不够

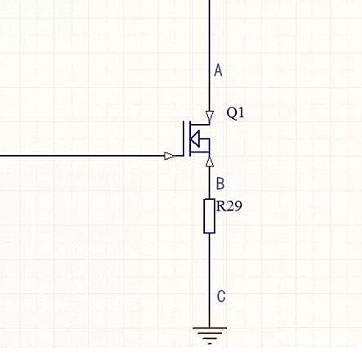

如下图所示



漏极=A

源极=B

电流取样电阻=R

接地端=C

MOS场效应管=Q1

双踪示波器探头接：A与B，探头接地端+卡住R接地端C

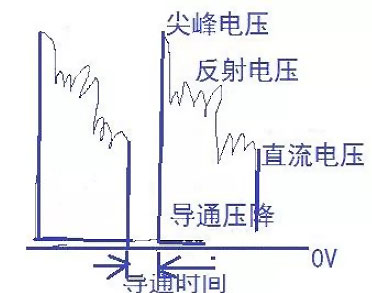

漏极测试A波形如下所示





看B波形，MOS场效应管源极电压波形，是R电压波形，可得每个周期，

开关MOS场效应管导通，漏极电流过程：起始→峰值。

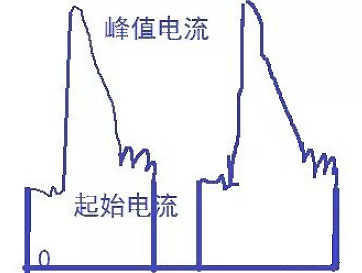

R的B测试电压波形如下所示



用A与B来测试，测开关电源工作状态，即可得问题，

导通，尖峰的电压与电流大，能消除导通尖峰电压电流，即可降半损耗，MOS场效应管发热可解决。



理想工作状态：栅极驱动电阻阻值改变，频率合适，有条件让MOS场效应管完全导通，尖峰电压下降，MOS场效应管内阻小，元件自身压降降低，散热良好，MOS场效应管在50°范围内，即可正常工作。



注意：在测试的过程中，如果MOS场效应管发热异常，要立即把电源断开。
