VDMOS场效应管横向结构设计

它包括几个部份:元胞结构+栅电极结构+结终端结构



设计元胞结构

首先是元胞结构选取,因很容易集中正三角形元胞电场,会降低漏源击穿电压

六角形元胞对角线与对边距比值<方形元胞对角线与边长比值

可以让电流均匀分布,有很小的曲率效应

六角形元胞<圆形元胞牺牲率

圆形元胞牺牲率是:A/Acell

A=元胞边缘结合处不能流电流无效区面积

Acel=元胞总面积



此设计:VDMOS场效应管=500 V高压,用正六角形字排列元胞结构;



设计栅电极结构

VDMOS场效应管组成小元胞单元并联

栅极多晶硅电阻栅极偏压一定值时,无法充分开启离栅极压焊点远元胞沟道

要把影响栅电极材料电阻降低栅极压焊点金属引伸离压焊点远元胞单元

此设计:VDMOS场效应管栅极压焊点引伸3条金属条连接多晶硅



设计结终端结构

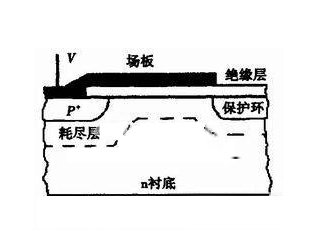

场板与场限环相结合结终端结构的一般情况

如下图所示



高压VDMOS场效应管横向结构设计分析

此设计注意事项:若有着大场板和保护环间距场板下耗尽层扩展保护环前保护环无效,PN击穿
