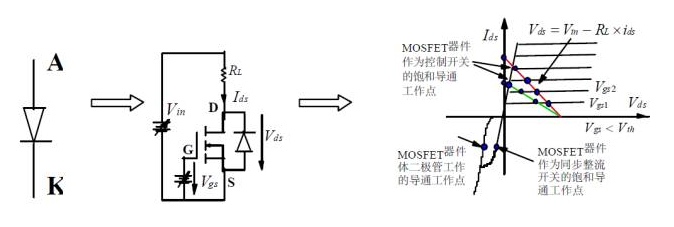

MOS场效应管稳态时电流/电压曲线如下图所示

MOS场效应管正向饱和导通时稳态工作点公式

门极不加控制，反向导通稳态工作点同二极管；

稳态特性

门极与源极间电压Vgs，控制电子元器件导通与否;

VgsVth时，电子元器件处于导通;

它的通态电阻值：随Vgs大，而小;

电子元器件Vgs= 12V-15V   额定值为±30V;



电子元器件漏极电流额定：用其有效值或平均值标称;

实际漏极电流有效值<额定值，散热正常，则安全;



电子元器件通态电阻呈正温度系数

理论：容易并联扩容

实际：并联，要考虑驱动对称性和动态均流问题;

Logic-Level功率 MOS场效应管，Vgs= 5V，即可确保漏源通态电阻很小;
