MOS场效应管设计电路中，给MOS管加散热片是最基本的要求，但是在这个过程中，可能出现EMC通过，散热片要接地，若散热片不接地，EMC不能通过；

那么传导可将开关辐射通过散热器传导到大地回路，减弱了走传输线，让流通路径更多,

辐射，没接地散热器，会让其成为辐射发射源，对于EMC更不好，若同时接地，能起到一定的屏蔽效果；

在布板，将大电解电容作屏蔽用，IC放在大电解电容下面防止干扰；



共模干扰

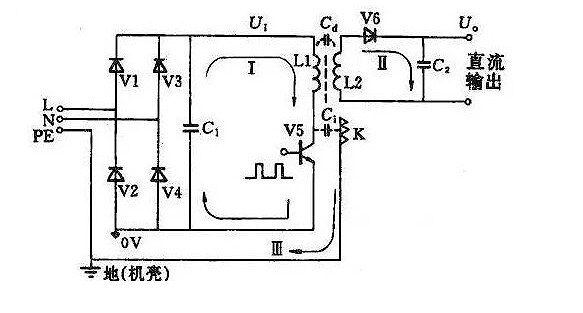

如下图所示

骚扰通过MOS管与散热片寄生电容→LISN→L→N线返回到源

MOS场效应管接地，在骚扰电压一定情况下，阻抗低，骚扰电流大，致CE测试失效；



开关MOS管导通切换为关断状态，脉冲变压器分布电感储存能量，将与C1产生振荡，

导致开关MOS场效应管C、E间电压迅速上升达500V，形成浪涌电压，产生按开关频率工作脉冲串电流，经集电极及散热器间的分布电容Ci及变压器初，次级间分布电容Cd返回AC线形成共模骚扰电流



开关MOS场效应管关断转为导通状态，C1通过开关MOS管放电形成浪涌电流产生差模骚扰。







减少开关MOS管集电极和散热片间耦合电容Ci；

可选低介电常数材料作绝缘垫，加厚垫片的厚度；

可用静电屏蔽方法；

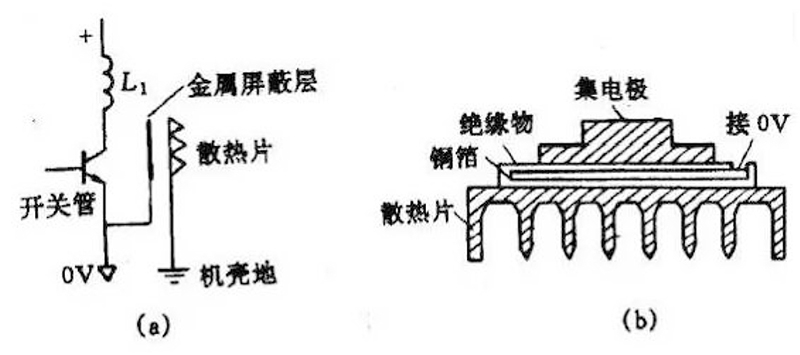

如：在集电极和散热片间垫上一层夹心绝缘物，即绝缘物中间夹一层铜箔，作为静电屏蔽层，并且接在输入直流OV地上，散热片仍接机壳地，此静电屏蔽层减小集电极和散热片间的电场耦合。
