宽频带大功率脉冲放大器模块设计要求如下：

1.工作频段 > 4个倍频程，输出功率大，对谐波和杂波抑制力高；

2.谐波是在工作频带内，放大器模块线性度高；



应以上要求：

1.射频功率放大器放大链采用三级场效应管，全部选用增强型MOS场效应管。

2.每级放大用AB类功率放大模式，用推挽式，确保功率放大器模块可宽带工作；

3.用传输线宽带匹配技术和反馈电路，以展宽频带和输出大功率；



射频功率放大器输出要求为大功率脉冲式发射

1.为获得快速开关切换，第一，第二级用MOS场效应管，确保脉冲调制信号下降沿及上升沿完好，减少杂波和谐波干扰；

2.MOS场效应管选IRF510和IRF530；

3.要求最后一级功放输出脉冲功率达1200W，避免功率合成技术，功率输出级用MOSPRT MRFl57；

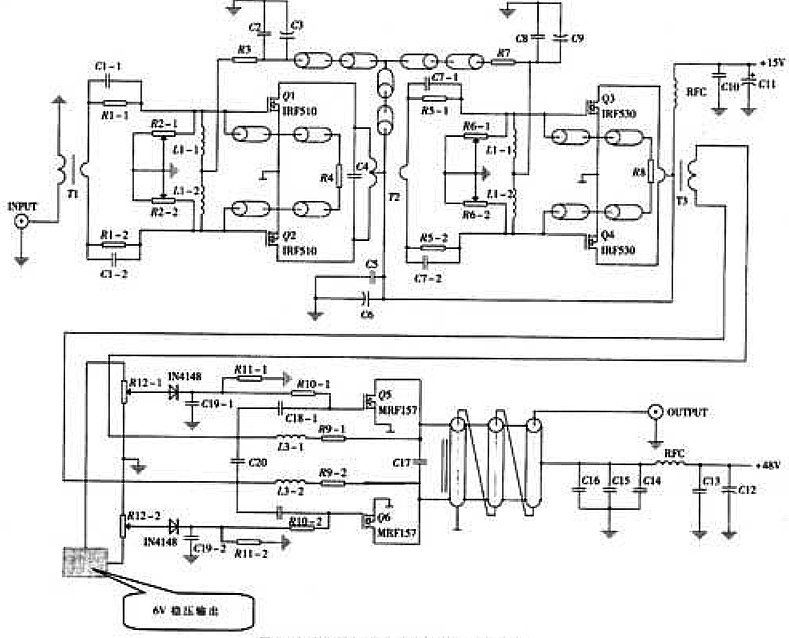

射频脉冲功率放大器电路如下所示





输入信号是20～21dBm，50Ω输入;

工作电压是15V和一48V，

15V是第一，二级功放提供工作电压，

48V是最后一级功放提供工作电压;

6V稳压输出可用15V或48V进行稳压变换

驻波比=1.9

经过中间级放大后信号，首先通过Tl（4：1）阻抗变换后进人功率放大器。

信号上半周期Q1导通，信号下半周期Q2导通;

轮流通过T2（16：1）阻抗变换进入第二级放大，信号上半周期Q3导通，下半周期Q4导通，完成整个信号全周期能量放大;



最后一级放大用T3（4：1）阻抗变换，继续增加工作电流驱动大功率MOS场效应管MRFl57。

保证50Ω输出，输出端阻抗变换为T4（1：9）。



负反馈电路作用

引进负反馈电路，改善输入回损和低频端信号功率放大稳定性。

因整个带宽频率响应内，产生一个相对平稳的功率增益，保持增益线性度。

每级电路中，滑动变阻器设置每个MOS场效应管偏置电压，以降低交越失真，让放大信号在上或下半周期波形不失真。
