感抗影响到MOS场效应管开启延迟和关断延迟增加

因源边电感存在，MOS场效应管开启和关段初期，电流变化，让充电和放电时间变长。

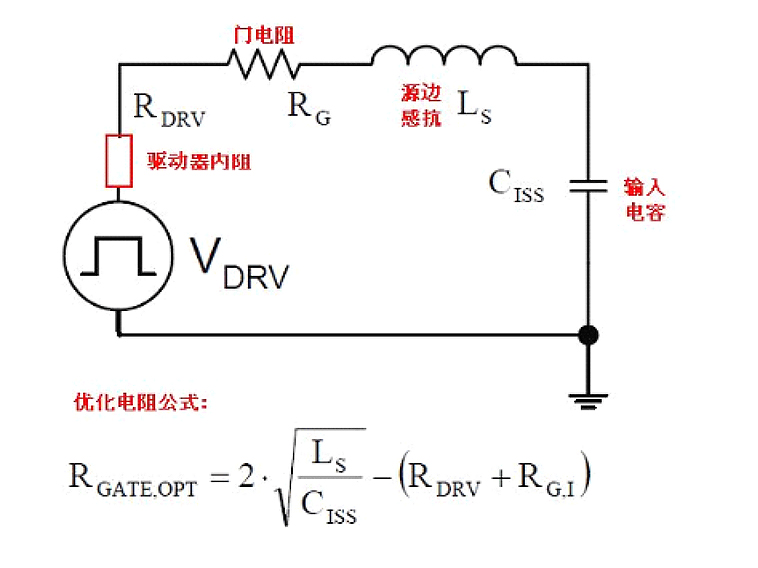

源感抗和等效输入电容间会发生谐振，因驱动电压快速变压形成，可在G端看到震荡尖峰，

因此加入门电阻Rg和内部栅极电阻Rm抑制此震荡，震荡Q很高。





优化电阻值如上，若电阻值选取过大会引起G端电压过冲，但是加快开启过程，电阻过小则开启过程变慢，加快开启时间。

感抗影响是阻碍Id变化

开启时候，初始时di/dt偏大，原感抗上产生较大压降，源点点位抬高，Vg电压加在电感上，G点电压变化减小，形成负反馈系统。



漏极感抗

组成：内部封装电感+连接电感；

开启状态，Ld起到Subber吸收作用，限制di/dt/，减少开启功耗；

关断状态，Ld的作用，Vds电压形成下冲即负压，增加关断时功耗；
