Mos场效应管恒流电路又叫又电流反射镜电路；

组成：信号源+电压控制电流源VCCS；

技术：DDS技术正弦信号源采用直接数字频率合成，

以一定频率连续从EPROM中读取正弦采样数据，经D/A转换并滤波后产生EIT所需正弦信号。



Mos场效应管恒流源电路

组成：三端稳压器，供恒定电压Vout，Io=Vout/R1；

如下图所示：

Mos场效应管恒流源电路

组成：稳压管+三极管

如下图所示：



稳压二极管特点：电压较稳定

稳压二极电压较稳定+三极管Vbe稳定性   Io=(Vd-Vbe)/R3

优势

1.成本低

2.电流可调



劣势

1.温度特性差

2.稳流精度低

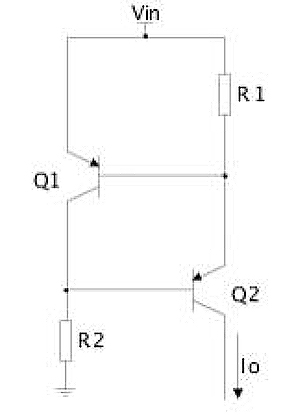

Mos场效应管恒流源电路

组成：三极管（两同型号）+两个电阻

如下所示



此三极管特点：

1.Vbe电压相对稳定

2.基极电流相对集电极电流较小

因此组成的恒流源的电流相对恒定

电流Io=Vbe/R1



优势

1.成本低

2.电流Io可调



劣势

Vbe大小随电流温度变化

如:电流大Vbe大，温度低Vbe大;

在要求高精度的电路中不能使用;
