衰减器应用中有：CMOS场效应管R2R电阻/双电阻梯式数模转换器；

作用：电流电压转换器外部运算放大器，强制一个电流输出端连接到虚地；



运算放大器能生成预期输出电压，DAC的标准输入是交流或直流都可。

倒相是输入和输出间的正常状态，电路需双电源。



如上图所示：

如何避免倒相并使用单一电源运行

DAC作数字可编程电阻器，代码更改输入电压和DAC IOUT1输出电流端间的有效电阻。

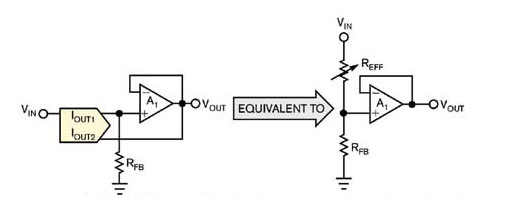

可实现方法如上图所示:

分压器：AD5415，双12位电流输出DAC一半；

A1：运算放大器；

作用：强制IOUT2A输出电流端电压；

此电压符合IOUT1A输出电流端电压；

作用：防止两线路间产生电压差；

若：产生压差，导致

1.内部DAC开关应用不同门源电压；

2.DAC线性衰退；

PS：上图DAC清晰度控制线省略；



连接分离反馈电阻器：RFB+R1  值=DAC梯形阻抗R合成反馈电阻器值

电路转换函数：VOUT/VIN=(R)/(REFF+R)

REFF=数控有效DAC电阻

公式：REFF=R(2n)/N

n=DAC分辨率

N=数字输入码等值二进制数

将公式代入上面函数

若DAC增益误差=0

12比特DAC电路转换函数：VOUT/VIN=1/(1+4096/N)

所有电源切断，基准电压和IOUT1A终端间有效阻抗无穷大，



当加载零至DAC，输出电压=0V 启动

代码增加，输出电压线性增加；

理想状态：所有代码=DAC，DAC输出电压增加到输入电压/2



DAC内置N沟道CMOS场效应管开关阈值电压限制输出电压最大值

栅极电压保持在VDD电压，源极电压根据IOUT1A电压升高而升高，开关导通电阻增大不确定，因此输出电压整平和可预测分压器电路终止；



保证操作正确，VDD电压应高出最高输出电压几伏，输入电压/2；

否则：输入电压 < VDD电压*2-3V；



VDD电压=5V，AD5415线性运行至约3.33V输出，之后整平；



若：要获得输出电压范围更大，用AnologDevices15V电源AD7541A代替AD5415；

可用输出信号范围可扩大7V；
