MOS场效应管开关特性及结构原理-MOS场效应管知识-竟业电子

   时间:2020/8/14      阅读:1493   关键词:MOS场效应管

MOS管开关特性

MOS管:Metal Oxide Semiconductor Field Effect Transistor  MOS场效应管

也称绝缘栅场效应管分:耗尽型场效应管+增强型场效应管

三个电极栅极G+漏极D+源极S

栅源电压VGS

VGS≤0  可能产生漏源电流ID   即为耗尽型场效应管

VGS>O  产生漏源电流ID   增强型场效应管



射频功率场效应管增强型MOS

正常工作条件:提供正向偏压



MOS场效应管开关特性及结构原理

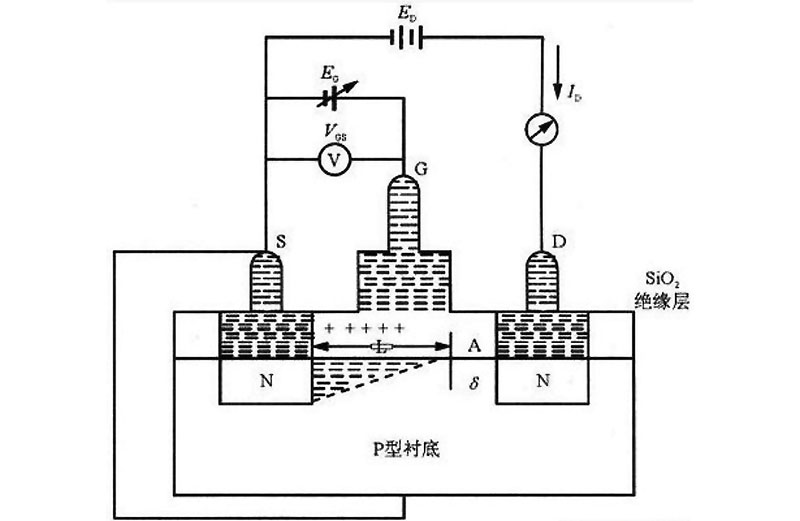

增强型MOS场效应管结构原理

衬底与源极相连

VGS≤0或很小正电压,即使VDS=正电压,漏极和衬底间PN结为反向偏置

绝缘层和衬底界面上感应少量电子被P型衬底中大量空穴所中和,即让ID=0ID≈0



VGS > VT开启电压

强电场积累较多电子,在衬底表面感应出一个N型层,导电沟道或者反型层。

感应出反型层与漏源间的N区没有PN结势垒,因此有良好接触,产生ID

增强型场效应管导电要求是:VGS≥VT



MOS场效应管开关特性及结构原理

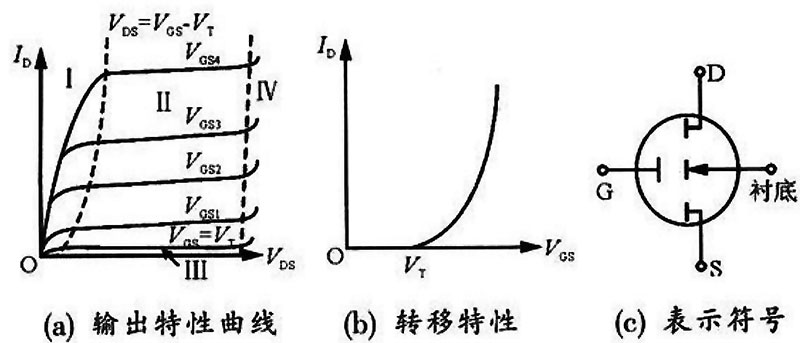

如上图所示:N沟道增强型MOS场效应管特性曲线和表示符号。

a=输出特性曲线族

栅极控制作用+不同栅极电压漏极电流与漏极电压间关系

I=非饱和区变阻区

漏极电流IDVDS变化近似于线性变化;

=饱和区放大区,放大作用

漏极电流ID不随VDS变化。

VGS增大,沟道电阻减小,饱和电流值增大,饱和区MOS线性放大区;

=截止区VGS



实际MOS管漏极D和源极S,可作受栅极电压控制开关:

VGS>VT,漏极D与源极S间相当于连接了一个小阻值的电阻,等于开关闭合;



MOS管特点优势

1.电压控制器件;

2.输入阻抗很高;

3.驱动功率小;

4.驱动电路简单;

5.输入电路功耗减小有助于控制并实现最大功率

6.噪声容限高;

7.抗干扰能力强;

8.较宽安全工作区不会产生热点二次击穿

9.零温度系数工作点ID不受温度变化影响热稳定性好;
