三极管特点:

1.全称半导体三极管也称双极型晶体管晶体三极管

2.控制电流半导体电子元器件;

3.作用:把微弱信号放大成幅度值较大电信号也作无触点开关

4.电流放大作用

5.电子电路核心电子



三极管分类:PNP + NPN

原理:一块半导体基片上制作两个相距很近PN,把半导体分三部分

从左到右分别是:发射区+基区+集电区

三个极b+c+e

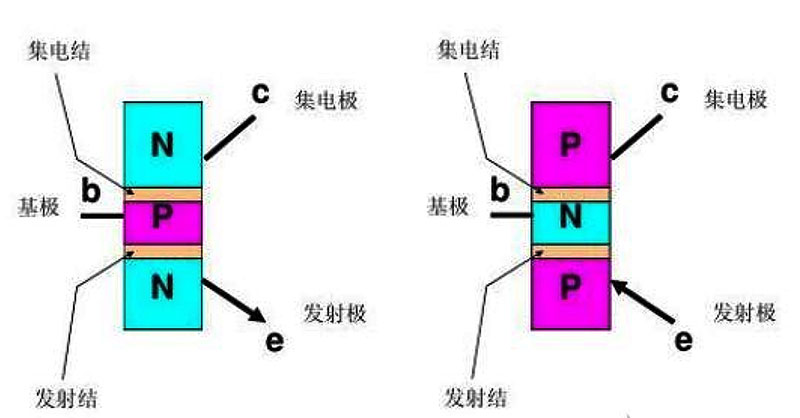

结构图如下所示





三极管工作三个区截止区+放大区+饱和区

截止区Ube 死区电压=0.3V~0.6VIb=0

放大区发射结正偏+集电结反偏Ic=βIb β放大倍数);

饱和区发射结正偏+集电结正偏UceUbe,βibicUce0.3V

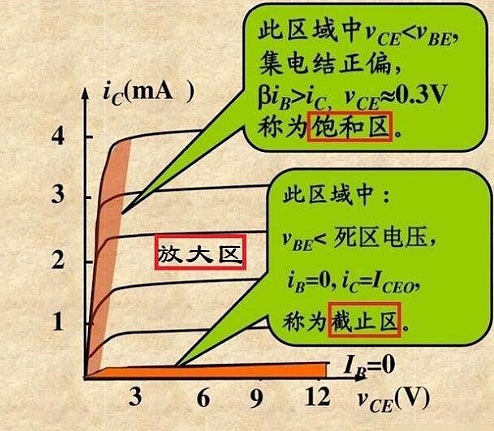

如下图所示:



三极管作为电子开关工作原理

作为电子开关主要控制:饱和区+截止区

饱和区:实现

截止区:实现

放大区导通状态时,可实现开

原理:导通状态未达最大电流内阻大,当负载电流较小即可开;

一般情况我们会把三极管设计饱和区

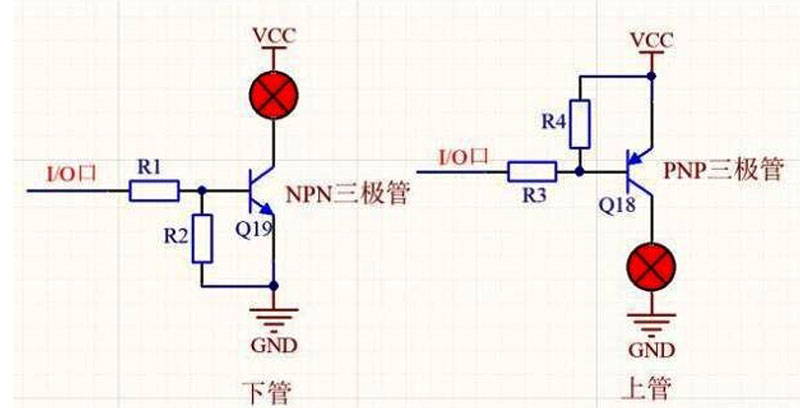

三极管控制灯原理图如下:





NPN实现过程

I/O口输入低电平Ube<死区电压,Ib=0,截止状态灯不亮

I/O口输入高电平导通灯亮

I/O口高电平状态基极电阻R1使三极管处于饱和状态

公式:R1≈(U-Ube*β/Ic

UI/O口输入电压

β:放大倍数

Ic最大集电极电流

Ube基极与发射极间压差0.4V~0.6V



R2下拉电阻R2 > R1一定值  计算R1忽略R2 存在

R1电流IR1=Ib+Ube/R2

R1=U-Ube/IR1=U-Ube/Ib+Ube/R2



PNP实现过程控制灯正极

I/O口输入高电平(VCCUBE压差Ib=0 灯不亮

I/O口输入低电平导通状态灯亮
