什么是CMOS管场效应管

英文全称Complementary Metal Oxide Semiconductor

CMOS是一种技术（制造大规模集成电路芯片的技术）

用CMOS技术制造出芯片，即电脑主板上可读写RAM芯片，它用来保存BIOS设置完电脑硬件参数后数据。



场效应管CMOS管静电

V=q/C=1kV/nC/pF

静电荷积累形成静电电压，可击穿栅极与衬底之间起绝缘作用的氧化物(或氮化物)薄层。

在正常工作时，危害电路很小；

但插人插座时，CMOS管电子元器件与插座间可能存在大量静电荷。

如果插人插座的第一个引脚没有连接齐纳二极管保护电路，栅极上电荷会穿过氧化层释放而损坏电子元器件。



场效应管CMOS管静电处理：

1.接触操作的人，接塑料接地带与系统电源地相连；

2.电路插入电路板后，移动电路板时应保持电路板接地或屏蔽；

3.取CMOS管时，泡沫材料+电源接地，释放掉积累电荷；

4.CMOS管电子元器件存放：选择导电泡沫材料；

模拟CMOS管电路，安全操作：< 电源电压的模拟 或 数字电压 加在电子元器件上，电源电压在额定范围内，必须有实施承受过压。

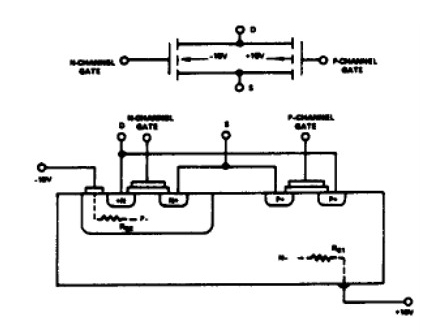

CMOS输出开关单元电路图

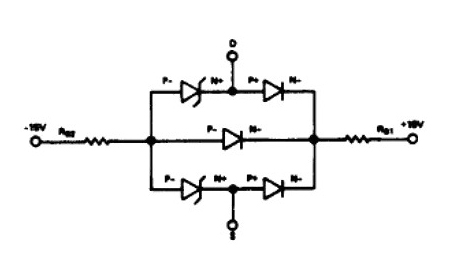

等效二极管电路图

在S端或D端的 模拟输入电压 > 电源电压

不同二极管结产生寄生晶体管会处于正向偏置模式，寄生NPN，PNP晶体管形成SCR可控硅整流器电路。

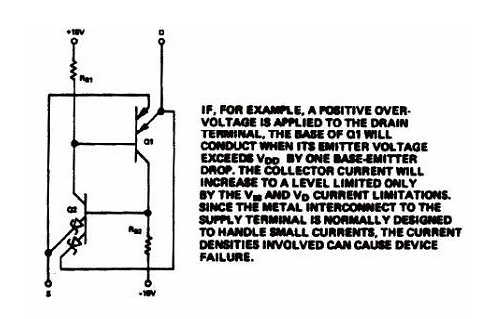

CMOS开关中的寄和晶体管益沦应电路图如下：



过压引起：过大电流+金属化

运算放大器输出S端或D端电压源，电流 ≤ 运算放大器直流输出电流限值，但瞬态感应电流可能损坏CMOS电子元器件，过压保护是必须的。

方案1：在电源供电引脚串联二极管，以防止寄生晶体管导通；

注意事项：9S端或D端）电压 > 电源电压，CR1 +/或CR2反向偏置，基极驱动电路不能使晶体管导通；每一个CMOS管电子元器件有对应二极管保护，有效但也有失效时；

方案2：在开关一端连接到一个负电位（充电电容）+另一端电压超过VDD；

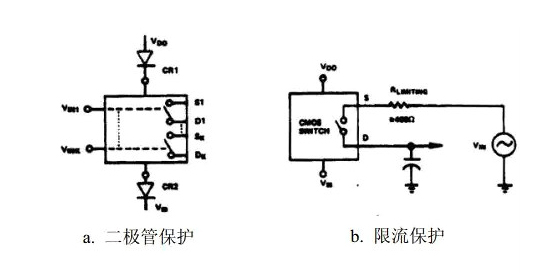

电路保护方案电路图如下：



Q2一个发射极雪崩二极管可让基极驱动Q2导通，但必须要有与电容：限流电源或者电阻。

S端或D端有瞬时过压，电压源供电端口处串联电阻值300—400Ω如上图b
