MIC4424集成电路IC微芯片特征：

1.可靠的低功耗双极/CMOS/DMOS结构

2.闩锁保护至>500毫安反向电流

3.逻辑输入能承受-5V的摆动

4.高3A峰值输出电流

5.宽4.5V至18V工作范围

6.25ns内驱动1800pF电容



附加特征

7.可靠的低功耗双极/CMOS/DMOS结构

8.闩锁保护至>500毫安反向电流

9.逻辑输入能承受-5V的摆动

10.高3A峰值输出电流

11.宽4.5V至18V工作范围

12.25ns内驱动1800pF电容

13.短<40ns典型延迟时间

14.与电源电压变化一致的延迟时间

15.对应的上升和下降时间

16.独立于电源电压的TTL逻辑输入

17.低等效6pF输入电

18.低供电电流

19.3.5mA，逻辑1输入

20.350微安，逻辑0输入

21.低3.5Ω典型输出阻抗

22.输出电压在接地或VS.25mV范围内波动。

23.'426/7/8-，'1426/7/8-，'4426/7/8-兼容引脚

24反转、非反转和差分配置

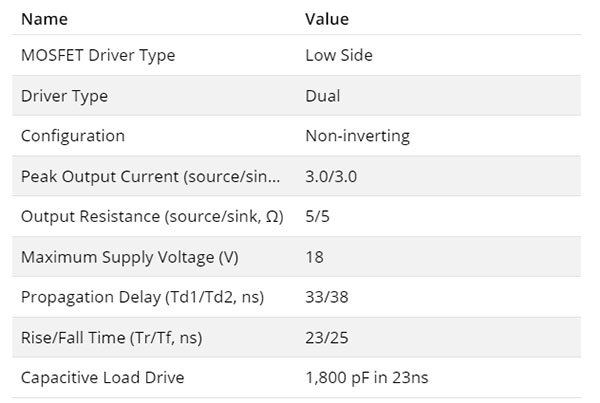

MIC4424集成电路IC微芯片参数     MIC4424 Datasheet下载







MIC4424集成电路IC微芯片概述

MIC4423/4424/4425系列是高度可靠的BiCMOS/DMOS缓冲/驱动器/MOSFET驱动器。它们是MIC4426/4427/4428的更高输出电流版本，是MIC426/427/428的改进版本。

这三个系列都是pin兼容的。MIC4423/4424/4425驱动器能够在要求更高的电气环境中提供可靠的服务。在其功率和电压额定值范围内的任何条件下，它们都不会锁定。它们可以在接地引脚上承受高达5伏的任何极性噪声峰值。他们可以接受高达半安培的反向电流（无论是极性）被强制返回到他们的输出中，而不会造成损坏或逻辑混乱。

MIC4423/4424/4425系列驱动程序比目前可用的其他CMOS或双极驱动程序更易于使用、操作更灵活、更宽容。他们的BiCMOS/DMOS结构消耗最小功率，并提供轨对轨电压波动。主要用于驱动功率mosfet，MIC4423/4424/4425驱动器适用于驱动其他需要低阻抗、高峰值电流和快速开关时间的负载（电容、电阻或电感）。



重负载时钟线、同轴电缆或压电换能器就是一些例子。唯一已知的负载限制是驱动器中消耗的总功率必须保持在包的最大功耗限制内。
