用于igbt和mosfet的PN结隔离(JI)高压电平转换栅极驱动器

pn结隔离JI技术是一种成熟、成熟的工业标准MOS/CMOS制造技术。

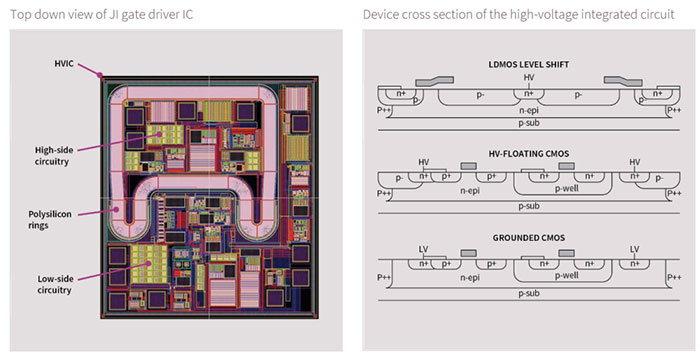

英飞凌专有的高压集成电路（HVIC）和锁存免疫CMOS技术使坚固的单片结构成为可能。先进的工艺允许单片高压和低压电路结构，为特定的电机控制和开关电源应用提供最佳的性价比。



JI电平移位高压门驱动器ICs系列具有过电流保护、关机、故障报告、使能、OPAMP、DESAT、可编程死区时间、穿透保护、独立的接收器和源输出、低UVLO（5v）、自振荡等高级功能。



英飞凌提供工业和汽车用合格的连接隔离（JI）门驱动器集成电路。



高压集成电路（HVIC）技术自1989年由国际整流器（IR）率先推出，引进了第一种单片产品，采用了专利和专有的单片结构，集成了双极性、CMOS和横向DMOS器件，击穿电压分别在700 V和1400 V以上，工作偏置电压为600V和1200 V。

利用这种混合信号HVIC技术，可以实现高压电平变换电路和低压模拟和数字电路。由于能够将600伏或1200伏的高压电路（在多晶硅环形成的“良好”中）放置在远离低压电路其余部分的同一硅上，高压侧功率mosfet或igbt存在于许多流行的离线电路拓扑中，例如buck、同步boost、半桥，全桥三相。



这些带有浮动开关的HVIC门驱动器非常适合需要高边、半桥和三相配置的拓扑。



优点/特点：

1.大电流能力

2.精确模拟电路（紧定时/传播延迟）

3.具有行业标准门驱动器IC的最全面的产品组合

4.电压等级：1200 V、600 V、500 V、200 V和100 V

5.配置：三相、半桥、单通道等

6.针对最佳性价比定制的门驱动器IC

7.标准插针和包装





应用



1.主要家用电器

2.小家电

3.感应加热

4.电机控制

5.工业驱动

6.电池供电工具

7.电动园林工具

8.微型变频器驱动器

9.伺服电机

10.步进电机

11.轻型电动车（LEV）-电动自行车、电动滑板车、电动玩具

12.无人机、机器人吸尘器、个人机器人

13.无线充电
